DMY-III - Injap Denyut Xiechang

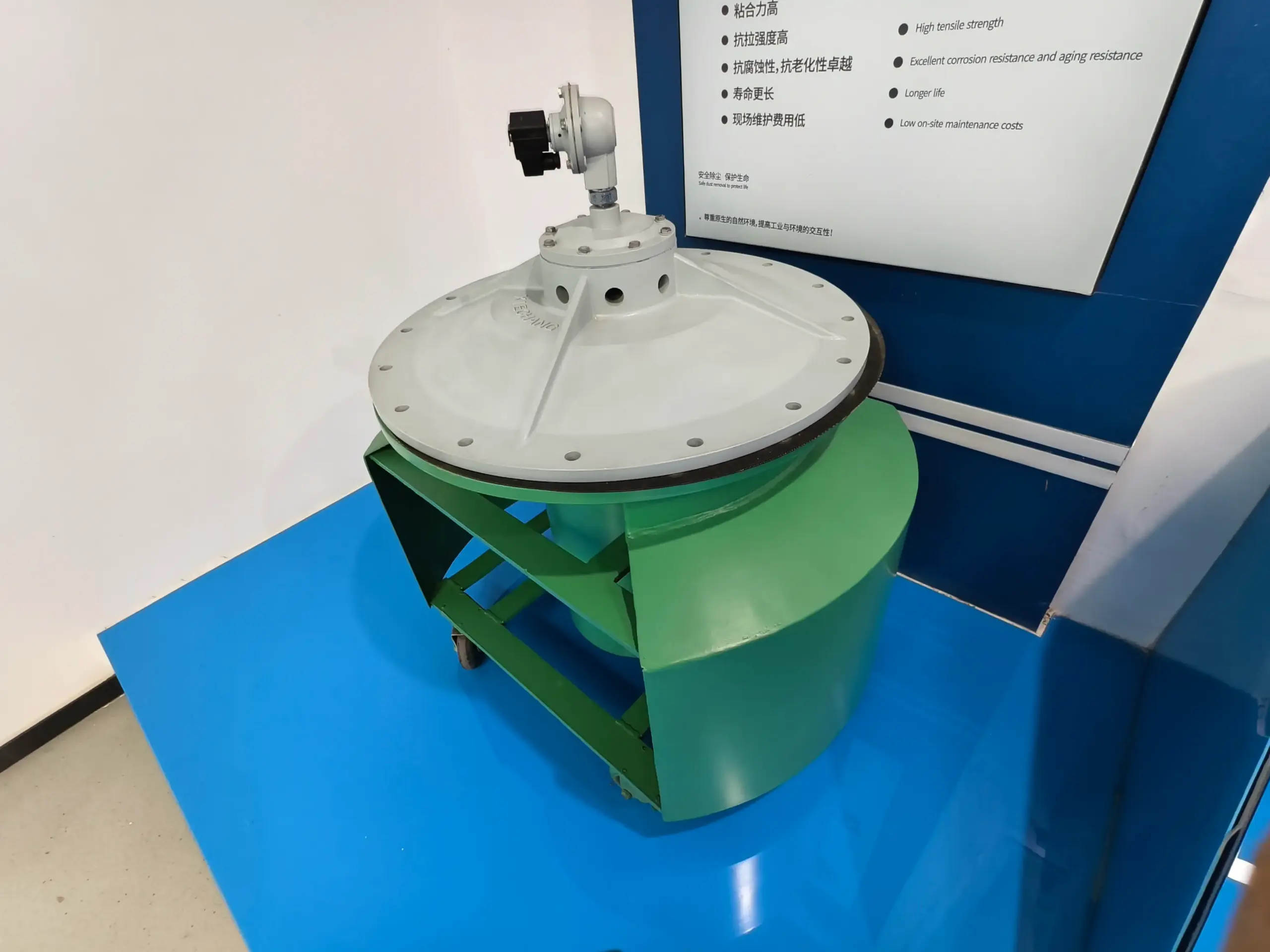

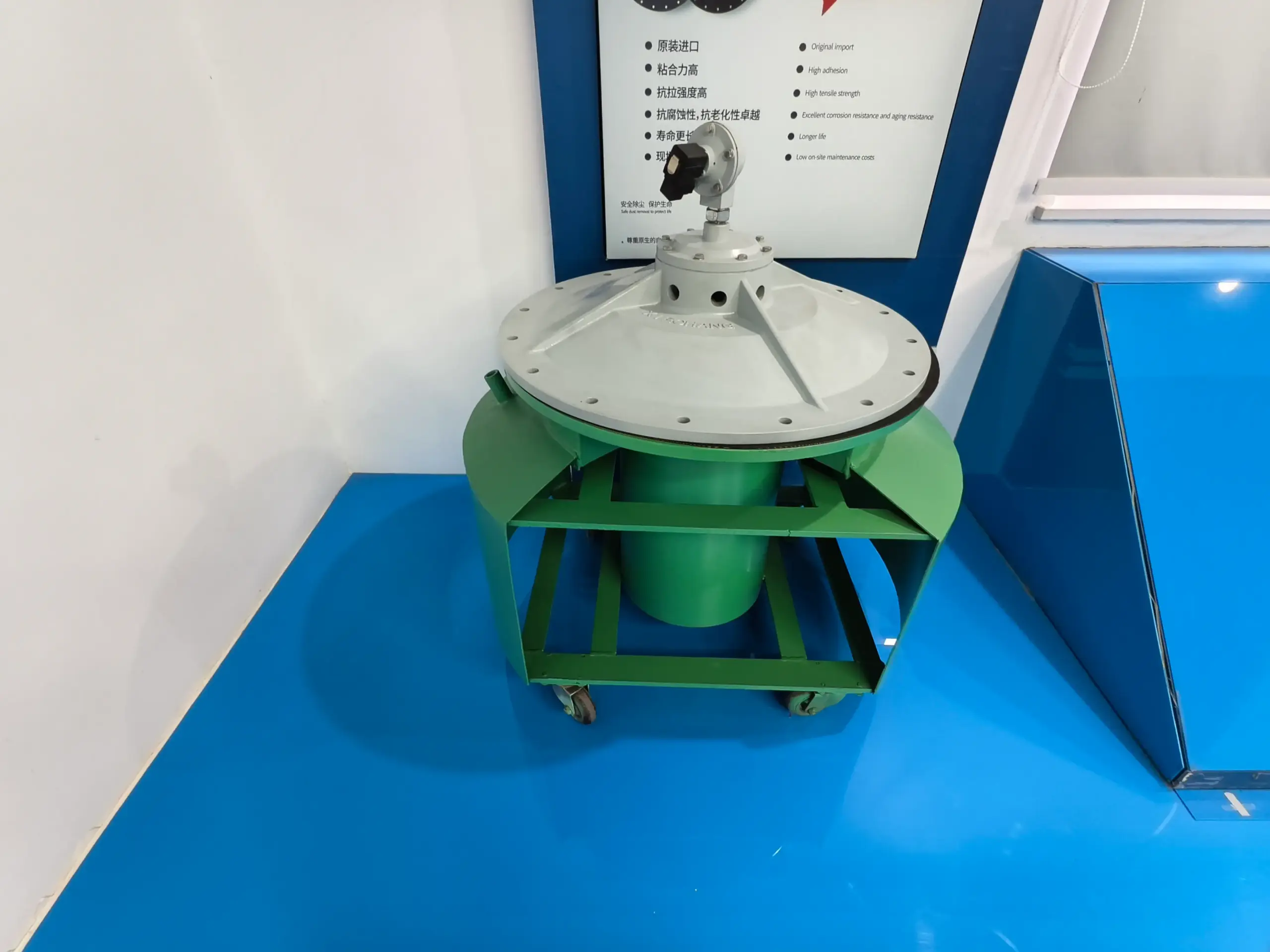

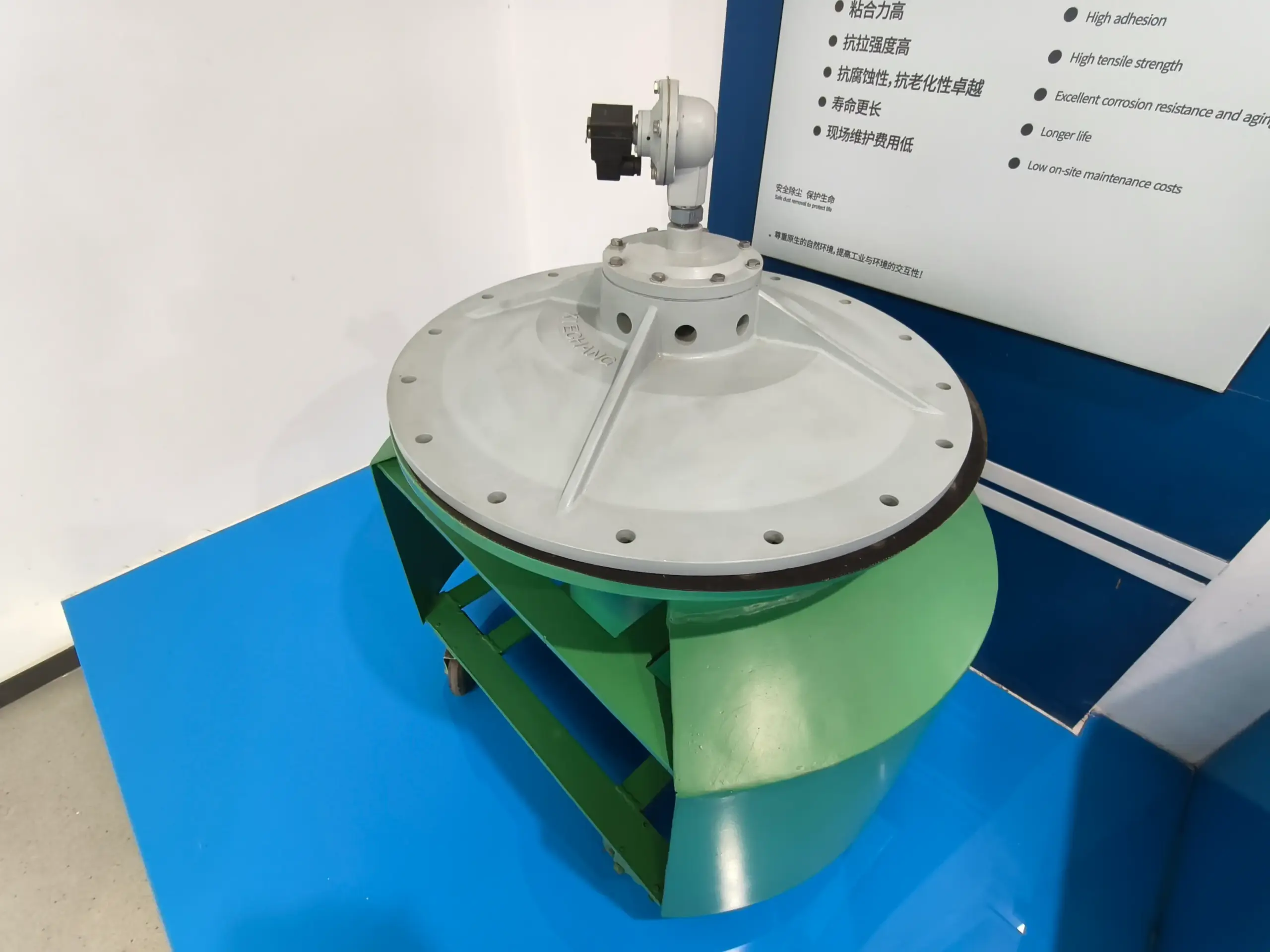

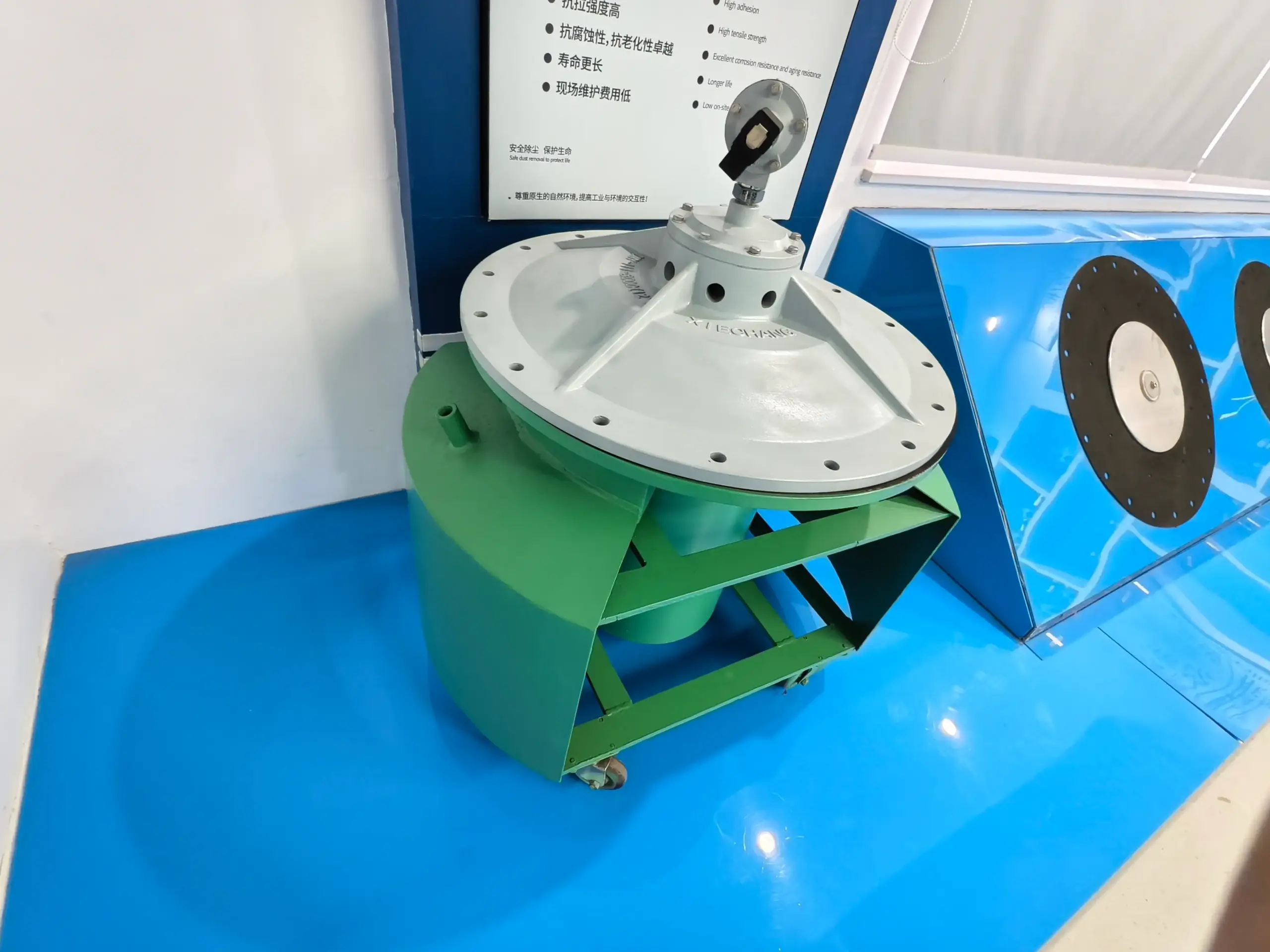

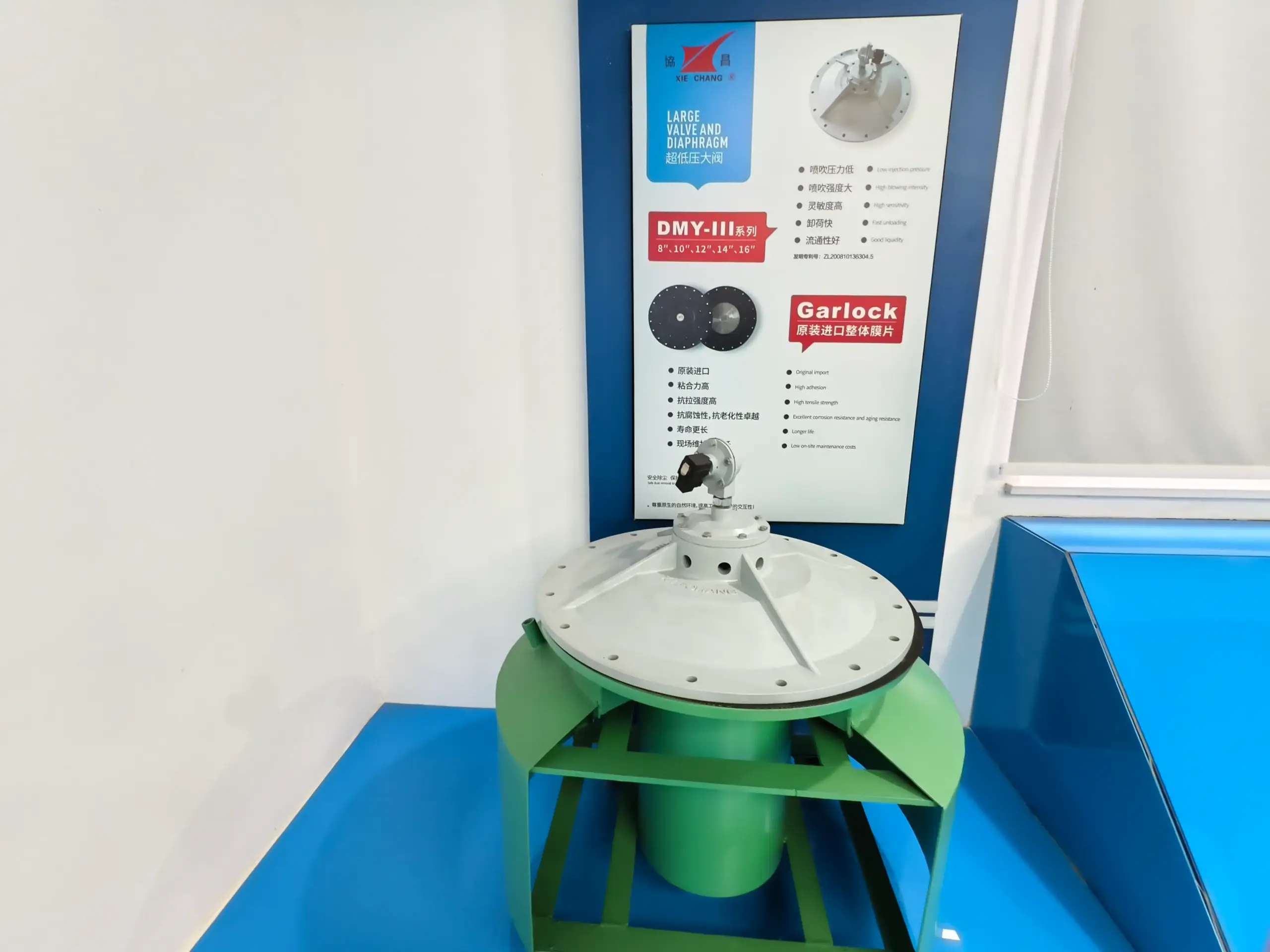

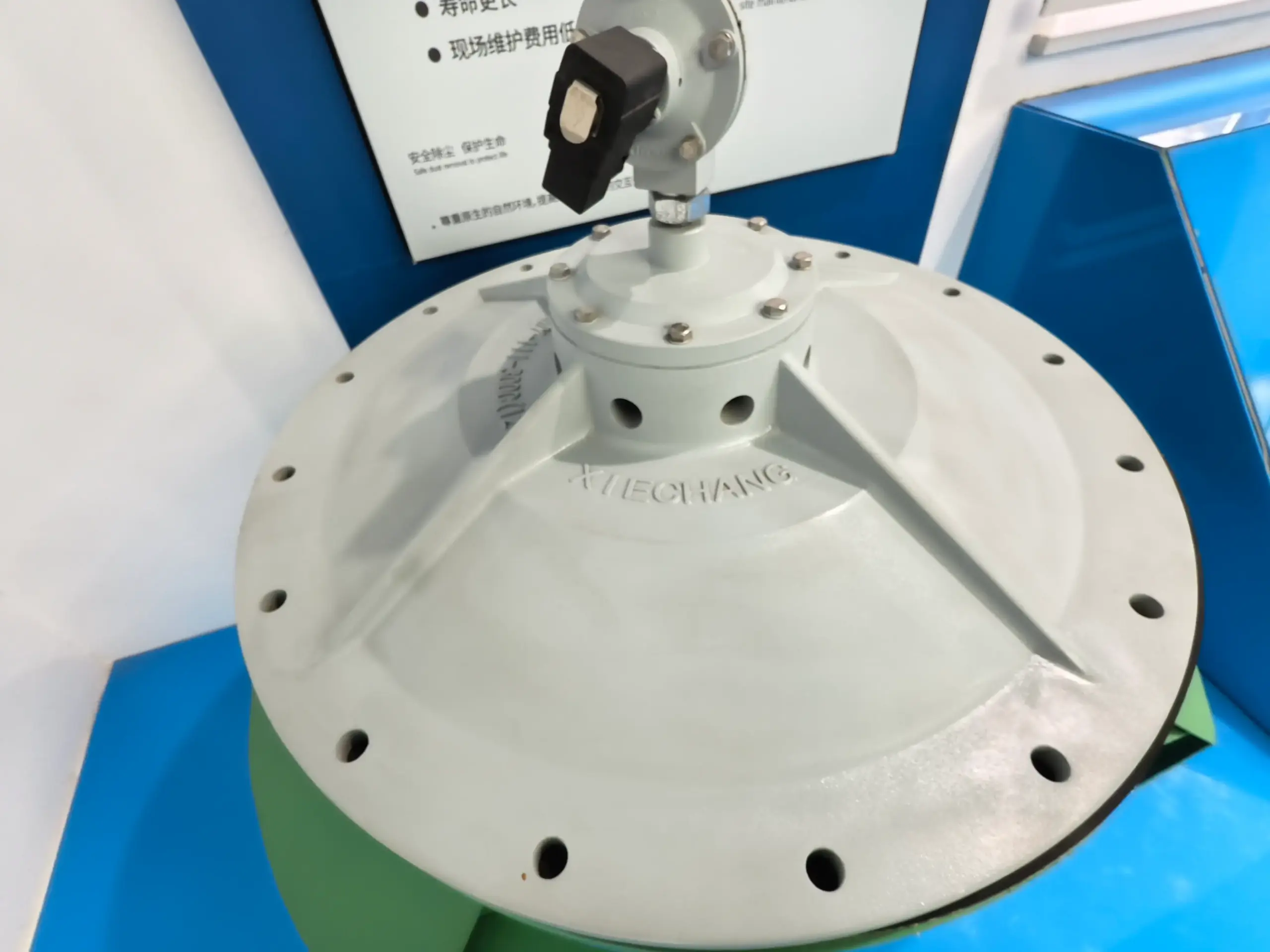

Injap Denyut Besar 8-16 Inci DMY-III
Injap denyut tekanan rendah bersaiz besar 8-16 inci direka untuk pembersihan baghouse industri isipadu tinggi.
Parameter Teknikal
Spesifikasi operasi teras.
SiriDMY-III
Tekanan Operasi0.05-0.1 MPa
Media OperasiUdara mampat bersih dan kering
VoltanDC24V; AC220V / 50Hz pilihan
Tahap PerlindunganIP65
Suhu Operasi-20 C hingga +55 C (piawai)
Jangka Hayat Perkhidmatan DiafragmaLebih kurang 1 juta kitaran di bawah keadaan yang ditetapkan
Julat Model Penuh
Julat model DMY-III
0.05-0.1 MPa / IP65 / Konfigurasi industri
| Jenis | No. Model | Saiz | Saiz DN | Isipadu Udara |
|---|---|---|---|---|
| Skala Besar (Large-Scale) | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Skala Besar (Large-Scale) | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Skala Besar (Large-Scale) | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Skala Besar (Large-Scale) | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Skala Besar (Large-Scale) | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Piawaian Produk
Spesifikasi injap denyut industri.
PensijilanKonfigurasi industri
PengilangSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan pengumpulan habuk industri
Video Produk
Demonstrasi berkaitan dan video pemilihan.
Kuasa Utama Pengumpulan Habuk: Injap Denyut Berdiameter Besar Xiechang DMY-III (8"-16")
Injap denyut diafragma bersaiz besar 8” - 16”

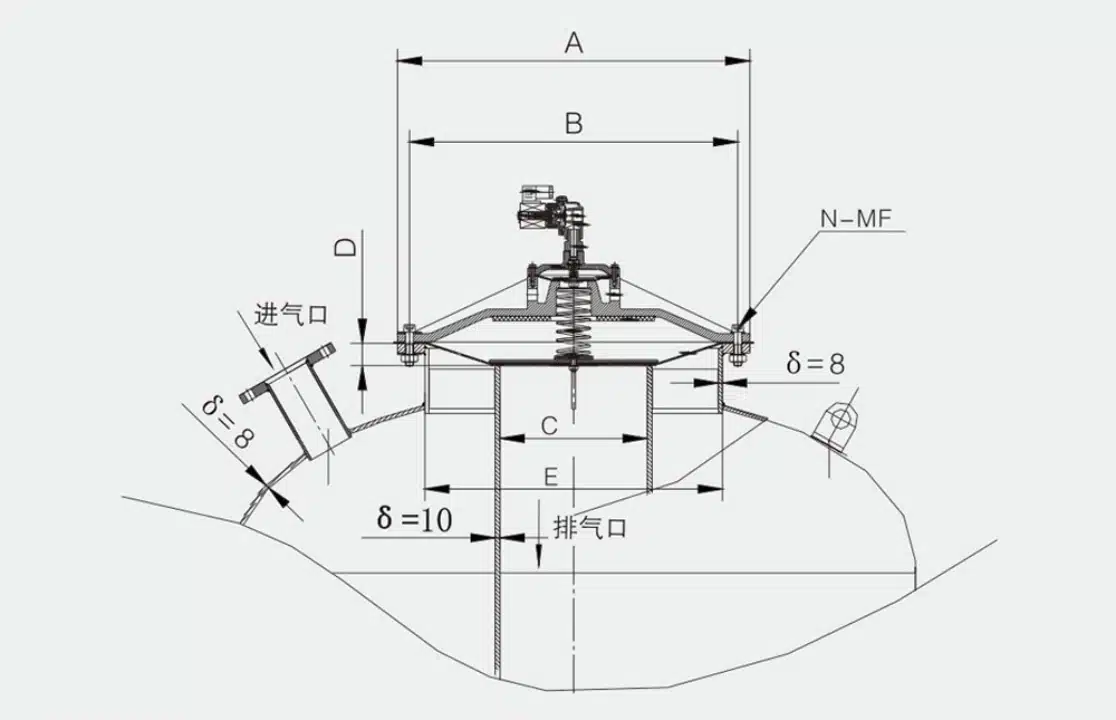

Lukisan Teknikal
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia atas permintaanDMY-III-250C
DMY-III-250C · 10 inci · injap denyut tekanan rendah jenis rendam/benam (immersed/submerged) — Lukisan Pemasangan
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 lebih banyak dimensi
🔒 Dimensi tersedia atas permintaanDMY-III-300C
DMY-III-300C · 12 inci · injap denyut tekanan rendah jenis rendam/benam (immersed/submerged) — Lukisan Pemasangan
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 lebih banyak dimensi
🔒 Dimensi tersedia atas permintaanDMY-III-350C
DMY-III-350C · 14 inci · injap denyut tekanan rendah jenis rendam/benam (immersed/submerged) — Lukisan Pemasangan
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 lebih banyak dimensi
🔒 Dimensi tersedia atas permintaanDMY-III-400C
DMY-III-400C · 16 inci · injap denyut tekanan rendah jenis rendam/benam (immersed/submerged) — Lukisan Pemasangan
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 lebih banyak dimensi
🔒 Dimensi tersedia atas permintaanDMY-III-200C
DMY-III-200C · 8 inci · injap denyut tekanan rendah jenis rendam/benam (immersed/submerged) — Lukisan Pemasangan
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 lebih banyak dimensi
Pangkalan Pengetahuan
Jawapan praktikal untuk produk ini.
Penyelesaian Masalah
Bagaimana Anda menyelesaikan masalah lazim pada injap denyut bergarispusat besar bertekanan ultra-rendah?
Keadaan kerja ialah DC24V/1.2A/30W atau AC220V/0.5A/30W, 0.05–0.1 MPa. Jika injap tidak mahu terbuka, semak padanan voltan dan lebar denyut (150–200 ms) serta gegelung; jika ia berbunyi klik tetapi tidak meniup, naikkan tekanan tangki ke 0.05–0.1 MPa dan semak laluan redaman; kebocoran biasanya bermaksud injap pandu, diafragma atau dudukan yang rosak dan perlu diganti.
penyelesaian masalahinjap tekanan ultra-rendahinjap bergarispusat besar
Aplikasi
Bagaimana Anda memasang injap denyut bergarispusat besar (8"–16") bertekanan ultra-rendah?
Letakkan diafragma besar pada tangki (permukaan aluminium menghadap ke atas) sambil menjajarkan lubang bolt, dudukkan spring dalam penahannya, pasang penutup injap yang membenamkan spring dan ketatkan bolt secara pepenjuru. Untuk injap 12"–16", pasang juga adaptor dan injap pandu dengan pita PTFE (ambil perhatian arah aliran injap pandu), kemudian jalankan ujian tahan tekanan pada 0.1 MPa.
injap tekanan ultra-rendahinjap denyut bergarispusat besarinjap 8-16 inci
Kelebihan
Apakah kelebihan injap denyut bergarispusat besar tekanan ultra-rendah DMY-III Xiechang?
DMY-III (8"–16") menggunakan diafragma tiga peringkat untuk kepekaan tinggi, dudukan peringkat pertamanya dituang sekali dengan tangki udara untuk rintangan dalaman yang rendah, dan menggunakan diafragma peringkat pertama dan kedua jenama GARLOCK yang bertaraf 1,000,000 kitaran. Ia membersihkan banyak beg penapis pada tekanan rendah dengan isipadu udara yang tinggi dan sesuai untuk bekalan penggerak Roots (Roots blower) yang menjimatkan tenaga.
DMY-IIIinjap tekanan ultra-rendahinjap garispusat besar
