Siri Jenis Rendam WPS-CA Watson®

Injap Denyut Jenis Rendam

Injap denyut jenis rendam Watson® dibenamkan dalam manifold udara untuk mengurangkan kehilangan tekanan dan menghantar denyut pembersihan yang kuat terus ke dalam beg penapis baghouse. Julat jenis rendam WPS-CA merangkumi model DN25 hingga DN115 dengan perlindungan CE, CCC, RoHS, dan IP65.

Lihat Julat Model Jenis RendamMinta Sebut Harga
Pembekal injap denyut jenis rendam Watson®

Spesifikasi Operasi Universal

Keadaan operasi merentasi julat WPS-CA.

Working Pressure0.2-0.6 MPa (2-6 bar)
MediumClean, dry compressed air
Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65 waterproof and dustproof
EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

Julat Model Penuh

Model injap denyut jenis rendam WPS-CA Watson®.

Tekanan operasi 0.2-0.6 MPa · udara mampat bersih dan kering · DC24V atau AC220V/50Hz-AC240V/60Hz · IP65 · Disahkan CE / CCC / RoHS

JenisNo. ModelSaiz (Inci)Saiz DNGred Kalis Ex
Jenis Rendam (Immersed)WPS-CA/EG251″DN25Diafragma Tunggal
Jenis Rendam (Immersed)WPS-CA/EG401½″DN40Diafragma Tunggal
Jenis Rendam (Immersed)WPS-CA/EP502″DN50Diafragma Berkembar
Jenis Rendam (Immersed)WPS-CA/EP622½″DN65Diafragma Berkembar
Jenis Rendam (Immersed)WPS-CA/EP763″DN80Diafragma Berkembar
Jenis Rendam (Immersed)WPS-CA/EP102.B3.5″DN90Diafragma Berkembar
Jenis Rendam (Immersed)WPS-CA/EP1024″DN100Diafragma Berkembar
Jenis Rendam (Immersed)WPS-CA/EP1154½″DN115Diafragma Berkembar

Piawaian Produk

Kelebihan injap denyut jenis rendam Watson®.

PensijilanCE, CCC, RoHS
Perlindungan KemasukanIP65
Struktur Jenis BenamStruktur jenis benam meletakkan badan injap dalam manifold udara untuk mengurangkan penurunan tekanan dan meningkatkan keamatan denyut.
DiafragmaDiafragma premium Watson® menyokong jangka hayat perkhidmatan yang panjang dalam sistem pembersihan baghouse industri berbeban tinggi.
AplikasiSesuai untuk projek penyelenggaraan, penggantian, dan naik taraf yang memerlukan injap denyut jenis rendam Watson® yang boleh dipercayai.

Pensijilan

Disahkan oleh pihak ketiga untuk siri produk ini.

Lihat semua sijil →
Sijil Pematuhan Kalis Letupan (NEPSI) — Injap Denyut Kalis Letupan Siri WPS-F🔍 Klik untuk membesarkan

Pensijilan Produk

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Sijil Pematuhan Kalis Letupan (NEPSI) — Injap Denyut Kalis Letupan Siri WPS-F

No. SijilGYB25.2393X
Dikeluarkan olehShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Dikeluarkan2025-07-30
Sah sehingga2030-07-29
PiawaianGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Perlukan PDF asal?
Sijil Pematuhan UL — Komponen Diiktiraf, Pemasangan Gegelung untuk Injap Berkendali Elektrik🔍 Klik untuk membesarkan

Pensijilan Produk

WPS-TZ-XQ (suffix A, B, C, D or E)

Sijil Pematuhan UL — Komponen Diiktiraf, Pemasangan Gegelung untuk Injap Berkendali Elektrik

No. Sijil20150423-MH49402 (Report Reference MH49402-20130423)
Dikeluarkan olehUL LLC
Dikeluarkan2015-04-23
PiawaianUL 429, CAN/CSA C22.2 No. 139-10
Perlukan PDF asal?

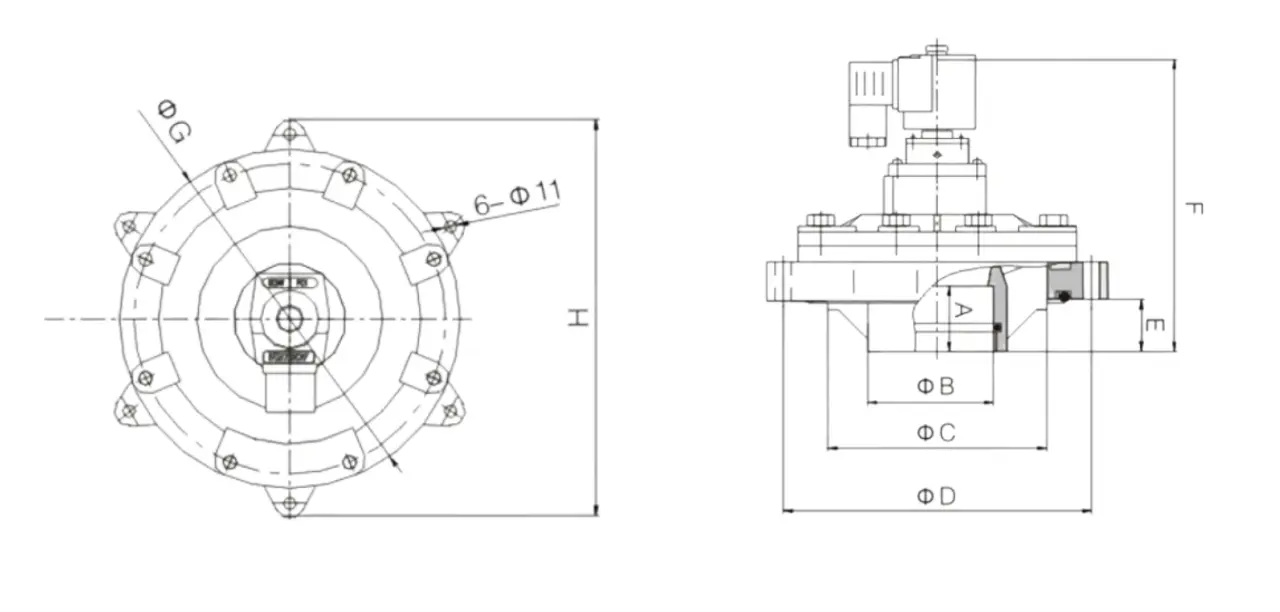

Lukisan Teknikal

Dimensi pemasangan untuk produk ini.

WPS-CA/EP102 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP102

WPS-CA/EP102 · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)🔒
Diaphragm cover flange ODØ227 [8.94]
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip7 [0.26]
Solenoid/pilot boss offset27 [1.06]

+15 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP102.B · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP102.B

WPS-CA/EP102.B · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95/6.96]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP102.B · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP102.B

WPS-CA/EP102.B · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP115 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP115

WPS-CA/EP115 · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)217.3 [8.554]
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring øØ202.2 [7.961]
Diaphragm bore🔒
Cover/top boss offset🔒

+14 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP50 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP50

WPS-CA/EP50 · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)188 [7.4]
Mounting flange ODØ180 [7.09]
Ring øØ130 [5.12]
Diaphragm/seat ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒

+15 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP62 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP62

WPS-CA/EP62 · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)196 [7.72]
Mounting flange ODØ208 [8.19]
Ring ø🔒
Diaphragm ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset7 [0.28]

+14 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP76 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP76

WPS-CA/EP76 · injap jenis rendam — Lukisan Pemasangan

Overall height (valve incl. solenoid)200 [7.87]
Diaphragm cover flange OD🔒
Ring øØ174.6 [6.84]
Inner ring øØ160 [6.3]
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒

+14 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP76 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP76

WPS-CA/EP76 · injap jenis rendam — Lukisan Pemasangan

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange ODØ227 [8.93]
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]

+12 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EG25 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EG25

WPS-CA/EG25 · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)140 [5.51]
Inlet flange/hub ODØ59 [2.32]
Port bore ø🔒
ThreadG1"
Top boss offset🔒
Mounting flange face to body🔒

+8 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EG40 · injap jenis rendam — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EG40

WPS-CA/EG40 · injap jenis rendam — Lukisan Pemasangan

Overall length (valve)184 [7.24]
Inlet flange/hub ODØ73 [2.87]
Port bore ø🔒
Thread (inlet)G1-1/2"
Top boss offset🔒
Mounting flange face to body🔒

+8 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP200 · 8 inci · injap besar tekanan sangat rendah — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP200

WPS-CA/EP200 · 8 inci · injap besar tekanan sangat rendah — Lukisan Pemasangan

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP250 · 10 inci · injap besar tekanan sangat rendah — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP250

WPS-CA/EP250 · 10 inci · injap besar tekanan sangat rendah — Lukisan Pemasangan

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP300 · 12 inci · injap besar tekanan sangat rendah — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP300

WPS-CA/EP300 · 12 inci · injap besar tekanan sangat rendah — Lukisan Pemasangan

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP350 · 14 inci · injap besar tekanan sangat rendah — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP350

WPS-CA/EP350 · 14 inci · injap besar tekanan sangat rendah — Lukisan Pemasangan

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/EP400 · 16 inci · injap besar tekanan sangat rendah — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/EP400

WPS-CA/EP400 · 16 inci · injap besar tekanan sangat rendah — Lukisan Pemasangan

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja
