SXC-C5A1-8-L — Papan Pemasa 8-Saluran
Peranti Kawalan Denyut SXC-C5A1-8-L
Papan pemasa 8-litar berketepatan tinggi dengan input voltan luas, memberikan output DC24V yang stabil untuk mencetuskan injap denyut solenoid secara boleh dipercayai dalam persekitaran baghouse yang menuntut.
Parameter Teknikal
Spesifikasi operasi teras.
JenamaXiechang® (Pengilang Asal)
Nombor ModelSXC-C5A1-8-L
Saluran Kawalan1–8 litar (boleh dilaraskan di lapangan)
Voltan InputAC110–230V (±10%), 50/60Hz — voltan luas (versi terdahulu: AC220V)
Voltan OutputDC24V
Arus Output1.2A
Kuasa Terkadar30W
Julat Lebar Denyut0.01–99.99 s dalam langkah 10 ms (tetapan kilang 0.08 s)
Julat Selang Denyut1–9999 s dalam langkah 1 s (tetapan kilang 10 s)
Julat Masa Kitaran0–9999 min (tetapan kilang 0 min)
Mod PencetusJujukan berpemasaan / kontak kering perbezaan tekanan (terminal YC) dengan masa pengaktifan DP 0.01–9.99 s
Kelewatan Permulaan0–999 s, boleh dilangkau dari papan kekunci

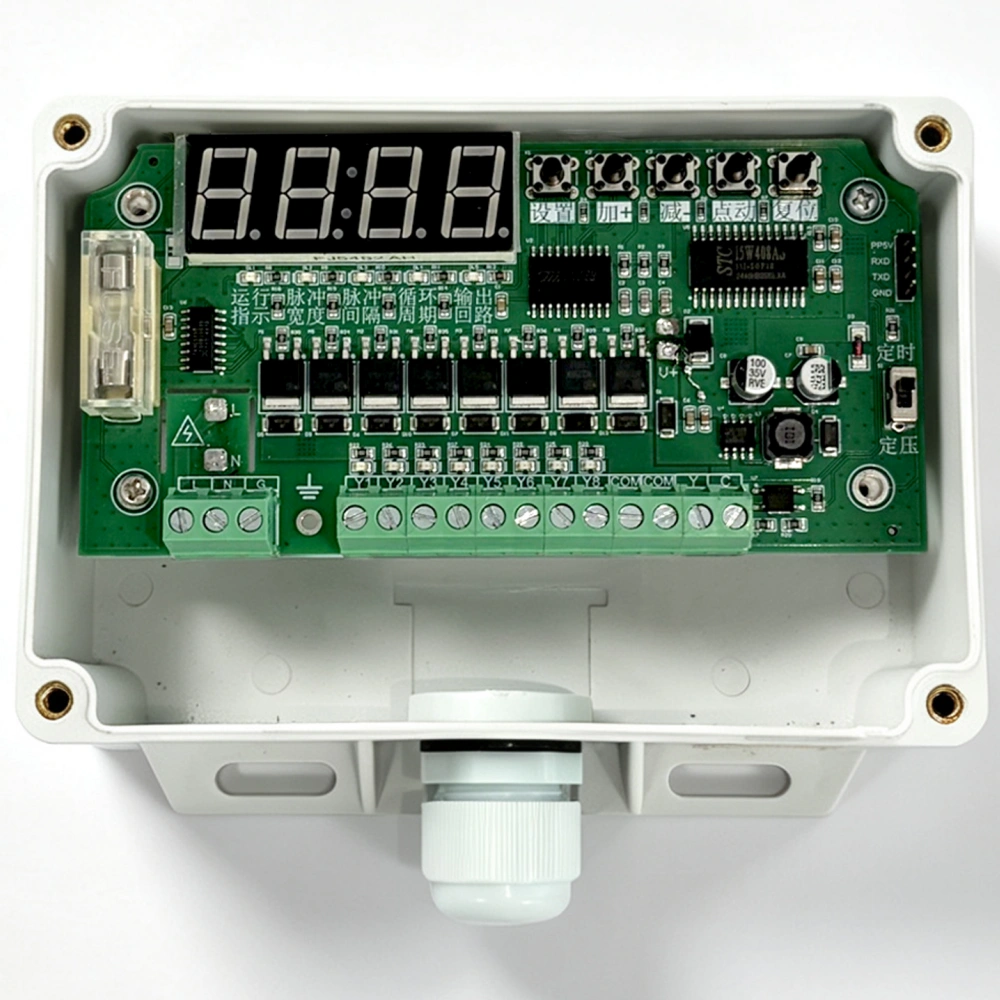

PaparanLED empat digit, dua pandangan operasi boleh pilih, kecerahan boleh dilaraskan
Kotak LitarCengkerang PC lut sinar tergantung, 145 × 124 × 65 mm; jarak pusat lubang pemasangan 130 × 86 mm
Persekitaran Operasi−20°C hingga +60°C; kelembapan relatif ≤85%, tanpa kondensasi
Piawaian Produk
Direka untuk kawalan baghouse di tapak yang boleh dipercayai.
BinaanPCB bersalut tahan habuk, lembapan, dan getaran
Antara MukaPaparan digital bersepadu dengan butang pengaturcaraan sentuh di tapak
Keupayaan PemacuOutput kadar penuh yang stabil memacu injap solenoid 24V tanpa lengah atau kejatuhan voltan
Video Produk
Demonstrasi berkaitan dan video pemilihan.
Lukisan Teknikal
Dimensi pemasangan untuk produk ini.
🔍 Klik untuk membesarkanSXC-C5A1-8L
SXC-C5A1-8L · 1–8 saluran · pengawal denyut — Lukisan Kotak & Pemasangan
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Pangkalan Pengetahuan
Jawapan praktikal untuk produk ini.
Soal Jawab Produk
Adakah SXC-C5A1-8 yang padat merupakan pengawal denyut yang tepat untuk pengumpul habuk kecil?
Untuk satu penapis tunggal yang kecil dengan beberapa injap denyut sahaja dan tanpa penyeliaan PLC, ya — C5A1-8 adalah titik permulaan bagi julat produk: bekalan voltan julat luas, pembersihan yang dicetuskan mengikut masa atau perbezaan tekanan daripada kontak kering, dan penyahpepijatan jog daripada papan kekunci. Jika Anda memerlukan Modbus, kawalan injap angkat atau lebih banyak saluran, naik taraf kepada model siri-C8. Penarafannya terdapat dalam jadual parameter teknikal pada halaman ini.
SXC-C5A1-8pengawal baghouse kecilpengawal denyut 8 saluran
