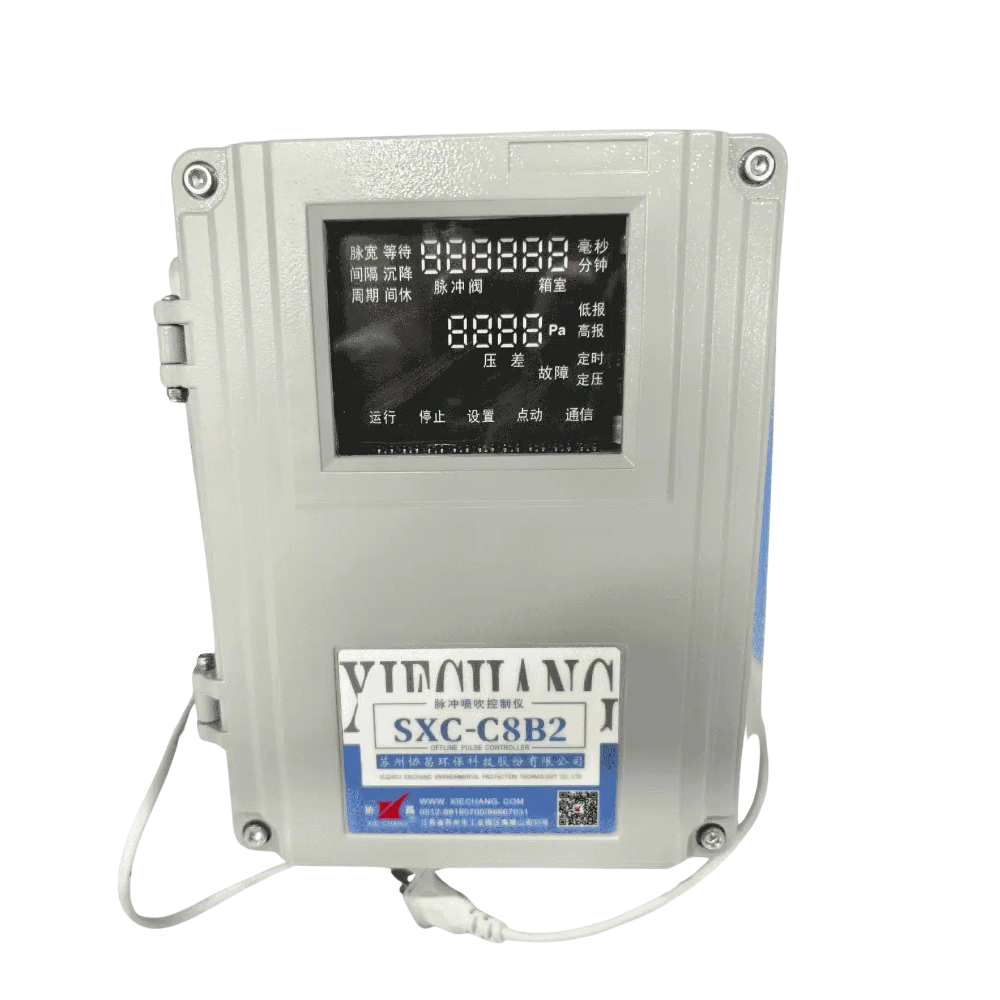

SXC-C8B2 — Pemasa Industri 1–36 Saluran
Pengawal Denyut Pulse Jet 1–36 Saluran SXC-C8B2
Pengawal profesional untuk menembak sehingga 36 injap denyut secara berjujukan, dengan pembersihan dalam talian atau luar talian, output DC24V dan penyeliaan Modbus-RTU dalam baghouse industri yang menuntut.
Parameter Teknikal
Spesifikasi operasi teras.
Nombor ModelSXC-JK01-C8B2-D36L
Kapasiti Kawalan36 saluran; injap denyut dan injap angkat (luar talian) diagihkan secara bebas
Bahan BadanAloi aluminium tuang die, pemasangan dinding
Mod PembersihanDalam talian atau luar talian, boleh pilih
Voltan InputAC110–230V 50/60Hz atau DC24V (±10%) — kedua-duanya boleh disambung
Voltan OutputDC24V
Arus Output1.5A
Input Digital6 saluran, boleh dibaca melalui Modbus (kedudukan injap angkat, status operasi kipas, isyarat mula/henti jauh)
Sensor ΔP Terbina DalamPilihan (versi "-P"): pensampelan kebuk 0–3000 Pa dengan paparan dan penggera tinggi/rendah
KomunikasiRS485 Modbus-RTU — muat naik status, tetapan parameter, mula/henti jauh; hubungan induk–hamba dengan langkau automatik dan penggera apabila hamba tamat masa
Alamat Modbus / Kadar BaudAlamat 0–127; baud 4800–115200 (lalai 9600)
Pengesanan Kerosakan InjapStandard; boleh dibaca melalui Modbus
Julat Lebar Denyut10–9999 ms dalam langkah 1 ms (lalai 80 ms)
Julat Selang Denyut1–600 s dalam langkah 1 s (lalai 1 s)
Julat Masa Kitaran0–9999 min (lalai 0 min)
Kelewatan Mula0–300 s (lalai 5 s)
Masa Tunggu Injap Angkat0–60 s (lalai 8 s)
Masa Stabil Injap Angkat0–60 s (lalai 8 s)
Masa Terbiar Injap Angkat0–9999 s (lalai 10 s)
Dimensi250(T) × 190(L) × 90(P) mm
Persekitaran Operasi−20°C hingga +60°C; kelembapan relatif ≤85%
Piawaian Produk
Kawalan dalam talian dan luar talian yang tepat untuk baghouse yang menuntut.
Kebolehskalaan SaluranMengawal 1 hingga 36 injap denyut solenoid
KetepatanPertambahan pemasaan 1ms menyokong penghantaran udara mampat yang cekap
PerlindunganBadan aluminium tuang die yang tahan lasak melindungi elektronik daripada hentaman, habuk, dan lembapan
Pembersihan Mengikut PermintaanInput perbezaan tekanan mencetuskan pembersihan hanya apabila diperlukan
Pemacu InjapOutput DC24V yang stabil dengan pengesanan litar injap terputus sebagai standard
Video Produk
Demonstrasi berkaitan dan video pemilihan.
Pengawal Denyut Xiechang C8B2: Pemasa Industri 1-40 Saluran untuk Pembersihan Baghouse
Pengawal denyut untuk pengumpul habuk industri: pengujian SXC-C8B2
Pengawal Denyut Baghouse 48 Saluran | ASCO SCG353A044 & Goyen CA25T CA45T
Di Sebalik Pembuatan Pengawal Denyut Xiechang | Proses SMT Berketepatan Tinggi
36 Bulan Operasi Stabil: Injap Denyut & Pengawal Xiechang di Ishikawa Iron Works
Pensijilan
Disahkan oleh pihak ketiga untuk siri produk ini.
Pensijilan Produk
SXC-JK01-C8B2
Pengesahan Pematuhan EMC CE — Pengawal Denyut SXC-JK01-C8B2
| No. Sijil | CEJS25020766655 |
|---|---|
| Dikeluarkan oleh | Global Testing Services Co., Ltd. (Shanghai) |
| Dikeluarkan | 2025-03-10 |
| Sah sehingga | 2030-03-09 |
| Piawaian | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Pensijilan Produk
SXC-JK01-C8B2
Perakuan Pematuhan TUV SUD — Pengawal Injap Denyut Jet SXC-JK01-C8B2 (Arahan EMC)
| No. Sijil | E8A 138237 0001 Rev. 00 |
|---|---|
| Dikeluarkan oleh | TUV SUD Product Service GmbH (Munich, Germany) |
| Dikeluarkan | 2026-06-01 |
| Piawaian | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Lukisan Teknikal
Dimensi pemasangan untuk produk ini.
🔍 Klik untuk membesarkanSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 saluran · pengawal denyut — Lukisan Kotak & Pemasangan
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Pangkalan Pengetahuan
Jawapan praktikal untuk produk ini.
Soal Jawab Produk
Apakah yang ditambah oleh SXC-JK01-C8B2-D36L berbanding pengawal luar talian Xiechang yang lain?
Tiga perkara yang membezakan C8B2-D36L: sesalut dinding aluminium tuang mati untuk persekitaran loji yang keras, input digital yang membolehkannya membaca kedudukan injap angkat dan status kipas secara langsung, dan sambungan induk-hamba yang mengekalkan tapak berbilang pengumpul terus beroperasi walaupun satu unit berhenti bertindak balas. Penarafan penuhnya terdapat dalam jadual parameter teknikal pada halaman ini.
SXC-JK01-C8B2-D36LC8B2 lwn D32Lpengawal sesalut aluminium
Aplikasi
Bagaimana pengawal denyut Xiechang disepadukan dengan sistem PLC/DCS, dan bagaimana sambungan induk-hamba berfungsi?
Pengawal siri-C semasa membawa RS485 Modbus-RTU untuk muat naik status langsung, penetapan parameter, mula/henti jauh dan pembacaan pengesanan litar putus injap; julat alamat dan kadar baud terdapat dalam jadual parameter setiap pengawal. Berbilang pengawal boleh dijalankan secara induk-hamba: induk menyoal setiap hamba secara bergilir, secara automatik melangkau hamba yang berhenti bertindak balas dan membangkitkan penggera. Pengujian kilang mengesahkan 20 pengawal pada satu segmen PLC dan komunikasi yang stabil sejauh 120 m pada 19200 baud.
Modbus RTUpenyepaduan PLCpenyepaduan DCS
