SXC-D32L — Kawalan Delta P Bersepadu

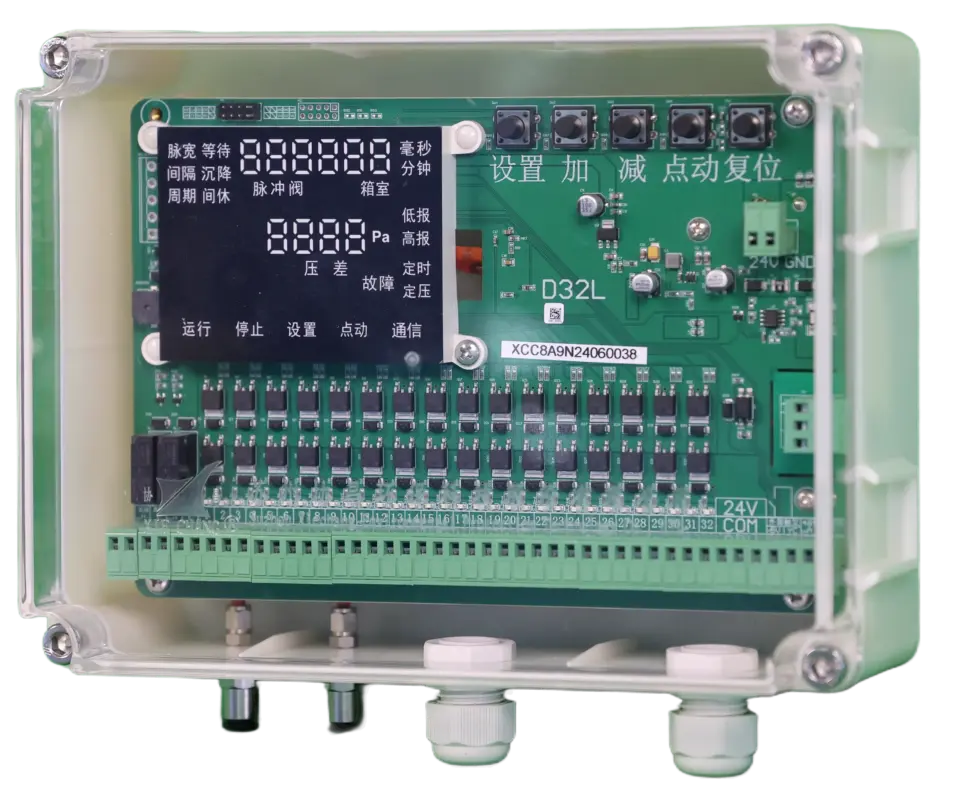

Pengawal Denyut Perbezaan Tekanan Delta P SXC-D32L
Pengawal denyut tiga-dalam-satu dengan sensor perbezaan tekanan bersepadu, menggabungkan kawalan injap berjujukan, pembersihan mengikut permintaan yang pintar, dan penggera Delta P tinggi/rendah dalam satu panel untuk operasi baghouse yang cekap.
Parameter Teknikal
Spesifikasi operasi teras.
Nombor ModelSXC-SK01-C8A9-D32L-P (dijual sebagai SXC-D32L, dengan sensor ΔP terbina dalam)
Kapasiti Kawalan32 saluran; injap denyut dan injap angkat (luar talian) diagihkan secara bebas
Mod PembersihanDalam talian atau luar talian, boleh pilih
Voltan InputAC220V (±10%) 50Hz atau DC24V (±10%) — kedua-duanya boleh disambung
Voltan OutputDC24V
Arus Output1.5A
Sensor ΔP Terbina DalamPensampelan tekanan kebuk 0–3000 Pa; paparan ΔP pada skrin dan penentukuran sifar
Mod PencetusJujukan berpemasaan / dicetuskan ΔP / ΔP dengan sandaran berpemasaan; mula-henti jauh melalui Modbus
Penggera ΔPNilai penggera tinggi dan rendah yang boleh dilaraskan dengan output geganti
KomunikasiRS485 Modbus-RTU — muat naik status, tetapan parameter, mula/henti jauh; hubungan induk–hamba
Alamat Modbus / Kadar BaudAlamat 0–127; baud 4800–115200 (lalai 9600)
Pengesanan Kerosakan InjapLitar injap yang rosak dikesan dan boleh dibaca melalui Modbus
Julat Lebar Denyut10–9999 ms dalam langkah 1 ms (lalai 80 ms)
Julat Selang Denyut1–600 s dalam langkah 1 s (lalai 1 s)
Julat Masa Kitaran0–9999 min (lalai 0 min)
Kelewatan Mula0–300 s (lalai 5 s)
Masa Tunggu Injap Angkat0–60 s (lalai 8 s)
Masa Stabil Injap Angkat0–60 s (lalai 8 s)
Masa Terbiar Injap Angkat0–9999 s (lalai 10 s)
Kotak LitarCengkerang PC lut sinar tergantung, 190 × 255 × 105 mm (varian kotak logam JK02 tersedia)
Persekitaran Operasi−20°C hingga +60°C; kelembapan relatif ≤85%
Piawaian Produk
Penjujukan, penderiaan, dan pembersihan mengikut permintaan yang bersepadu.
Integrasi Tiga-Dalam-SatuPenjujukan denyut, pengukuran perbezaan tekanan, dan logik pembersihan/penggera berkongsi satu panel pengawal
Sensor DP Terbina DalamSambungan paip udara terus membolehkan pembersihan mengikut permintaan tanpa panel paparan tekanan berasingan
Empat Mod PencetusPilih pembersihan berpemasaan, Delta P, sandaran campuran, atau arahan Modbus mengikut strategi kawalan baghouse
Pembersihan Dalam Talian / Luar TalianInjap denyut dan injap angkat diagihkan secara bebas merentasi saluran untuk pembersihan dalam talian atau luar talian
Pemantauan DigitalPaparan mengenal pasti jujukan injap denyut aktif untuk persediaan dan penyelesaian masalah yang lebih mudah
Kawalan PenggeraNilai pencetus dan pemulihan perbezaan tekanan tinggi dan rendah yang bebas menyokong pemantauan keadaan penapis
Video Produk
Demonstrasi berkaitan dan video pemilihan.
Pengawal denyut perbezaan tekanan SXC-D32L
Lukisan Teknikal
Dimensi pemasangan untuk produk ini.
🔍 Klik untuk membesarkanSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 saluran · pengawal denyut ΔP — Lukisan Kotak & Pemasangan
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Klik untuk membesarkanSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 saluran · pengawal denyut kabinet dinding — Lukisan Kotak & Pemasangan
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Pangkalan Pengetahuan
Jawapan praktikal untuk produk ini.
Penyelesaian Masalah
Bagaimana Anda menggunakan perbezaan tekanan (ΔP) untuk menentukan sama ada pembersihan denyut Anda berkesan?
Dengan kawalan pembersihan-atas-permintaan, ΔP sepatutnya bergerak seperti gigi gergaji dalam lingkungan tetingkap lebih kurang 1 inci lajur air (~249 Pa) di antara titik tetap tinggi dan rendah. Jika ia tidak dapat berdenyut turun ke titik tetap rendah, atau berdenyut secara berterusan, penapis atau bekalan udara adalah puncanya.
perbezaan tekananΔPtitik tetap
Penyelesaian Masalah
Bagaimana denyutan berlebihan menjejaskan injap denyut dan penapis, dan bagaimanakah titik tetap perlu dilaraskan?
Setiap denyutan melenturkan media penapis, jadi denyutan berlebihan memendekkan jangka hayat perkhidmatan beg dan membazirkan udara mampat. Tetapkan had ΔP tinggi/rendah yang realistik supaya pengumpul menghabiskan sebahagian besar masanya di antara had-had tersebut dan bukannya berkitar secara berterusan — dan jangan berdenyut berlebihan untuk menutup masalah udara yang tidak baik atau penapis yang telah habis digunakan.
denyutan berlebihankekerapan denyutanpelarasan titik tetap
Penyelesaian Masalah
Injap denyut sedang berdenyut tetapi perbezaan tekanan tidak menurun — apakah yang perlu Anda periksa?
Semak sepanjang rantaian pembersihan: sahkan setiap injap denyut benar-benar terbuka dengan tajam, periksa sama ada tangki penerima udara mengekalkan tekanan sepanjang kitaran pembersihan, periksa penjajaran paip tiupan dan muncung, tinjau semula masa-hidup denyutan dan selang pengawal, serta sahkan udara bekalan bersih, kering dan pada tekanan yang dinilaikan bagi injap. Jika denyutan kuat dan udara betul tetapi ΔP masih tidak pulih, beg penapis berkemungkinan telah tersumbat — rancang penggantian beg dan bukan sekadar menurunkan titik tetap.
perbezaan tekanan tidak menurunpembersihan denyut tidak berkesanpenyelesaian masalah ΔP tinggi
Penyelesaian Masalah
Injap denyut terus berdenyut tetapi perbezaan tekanan tidak menurun — bolehkah hoper menjadi puncanya?
Ya — hoper yang tidak dikosongkan tepat pada masanya adalah punca tersembunyi yang klasik. Apabila habuk membentuk jambatan atau bertimbun ke dalam zon beg, ia terangkut semula dan termendap semula pada beg yang baru sahaja Anda bersihkan, jadi pengawal ΔP terus mencetuskan injap sedangkan ΔP masih tidak menurun. Hasilnya adalah denyutan berterusan yang membazirkan udara mampat dan menambah kitaran diafragma tanpa menyelesaikan apa-apa. Sebelum menyalahkan injap, periksa hoper: sahkan pelepasan (kunci udara putar, konveyor skru, atau injap) sedang berfungsi, dan bersihkan sebarang pembentukan jambatan atau timbunan.
hoper tidak melepaskan habukpengangkutan semula (re-entrainment)pembentukan jambatan habuk
Soal Jawab Produk
Bilakah Anda perlu memilih pengawal denyut luar talian SXC-D32L (SK01-C8A9-D32L)?
Pilih SXC-D32L apabila baghouse berpetak memerlukan lebih fleksibiliti berbanding pembahagian saluran yang tetap: salurannya boleh diperuntukkan secara bebas di antara injap denyut dan injap angkat, dan penderia perbezaan tekanan terbina dalam membolehkannya membersihkan atas permintaan serta membangkitkan penggera ΔP tinggi/rendah tanpa sebarang instrumen luaran. Semua julat dan tetapan lalai kilang terdapat dalam jadual parameter teknikal pada halaman ini.
SXC-D32LC8A9-D32Lbila memilih D32L
