Laman Utama / Injap Pulse Jet / Injap Denyut Watson®

Siri Berbenang WPS-CA/TG Watson®

Injap Denyut Berbenang

Injap denyut berbenang Watson® menggunakan badan jenis sudut tepat yang tahan lasak dengan sambungan bebenang G standard untuk sistem pembersihan baghouse pulse-jet. Julat WPS-CA/TG merangkumi model DN20 hingga DN76 untuk sambungan paip tiupan yang stabil, penghantaran denyut yang boleh dipercayai, dan tugas pengumpulan habuk industri berkitaran tinggi.

Lihat Julat Model TGMinta Sebut Harga

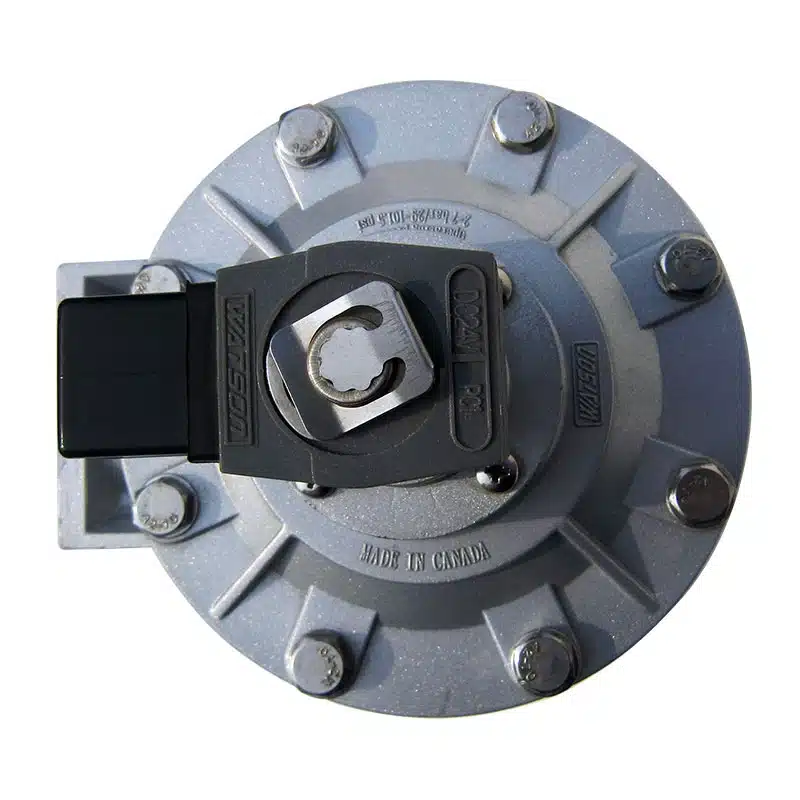

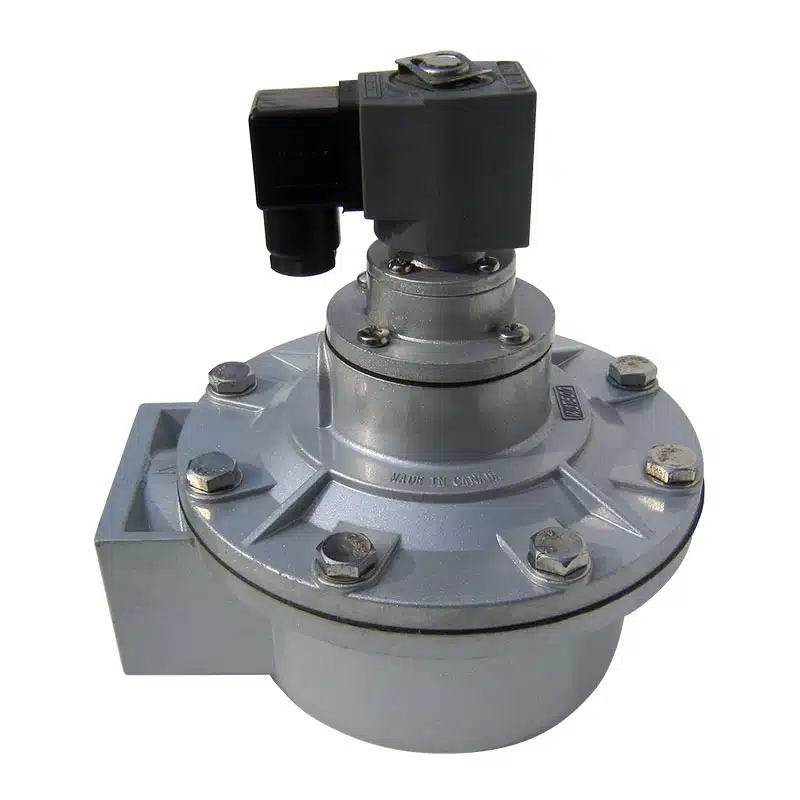

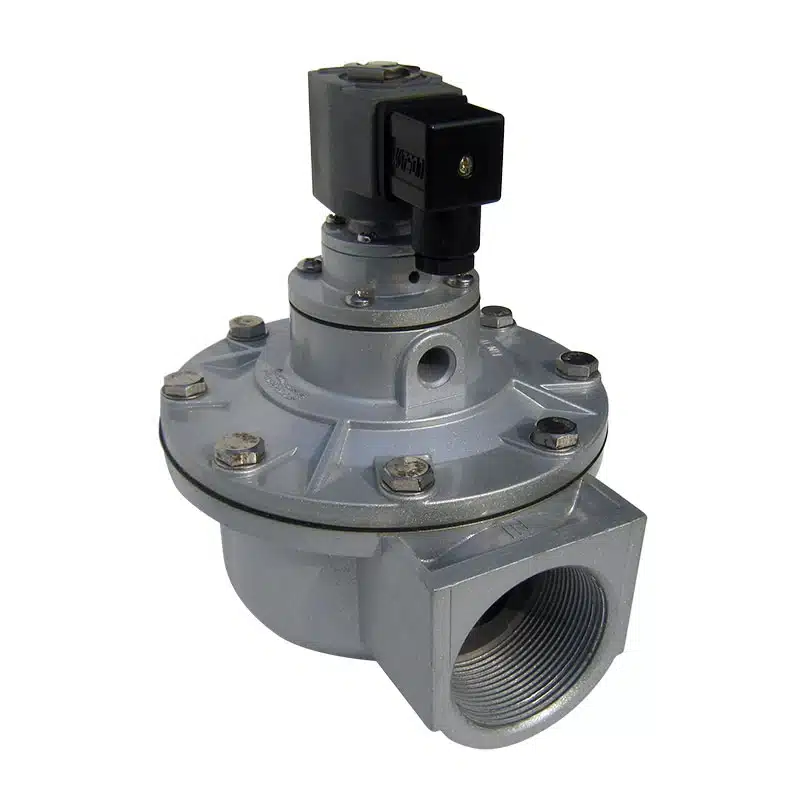

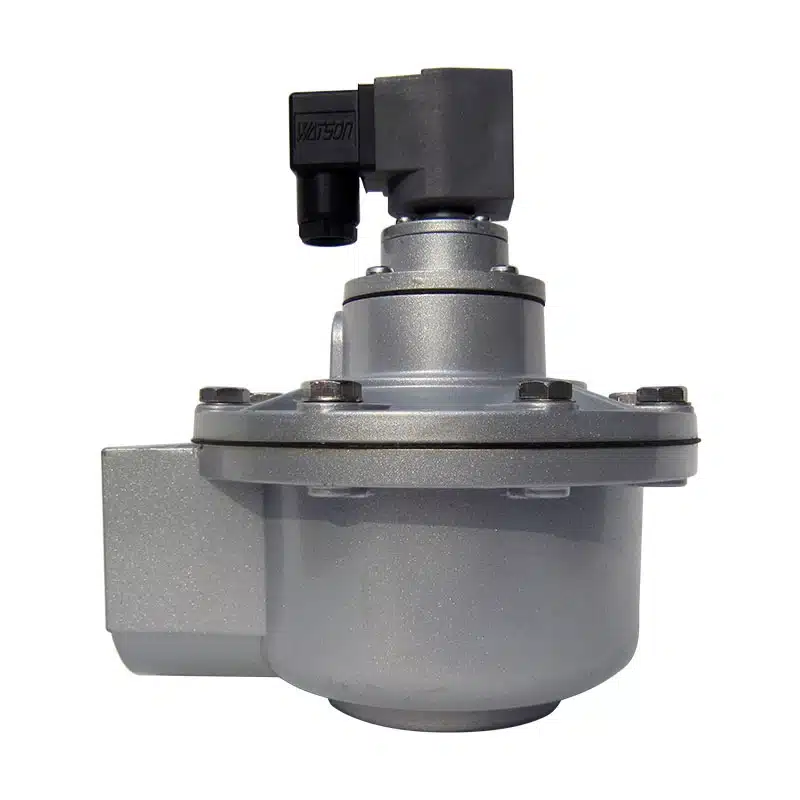

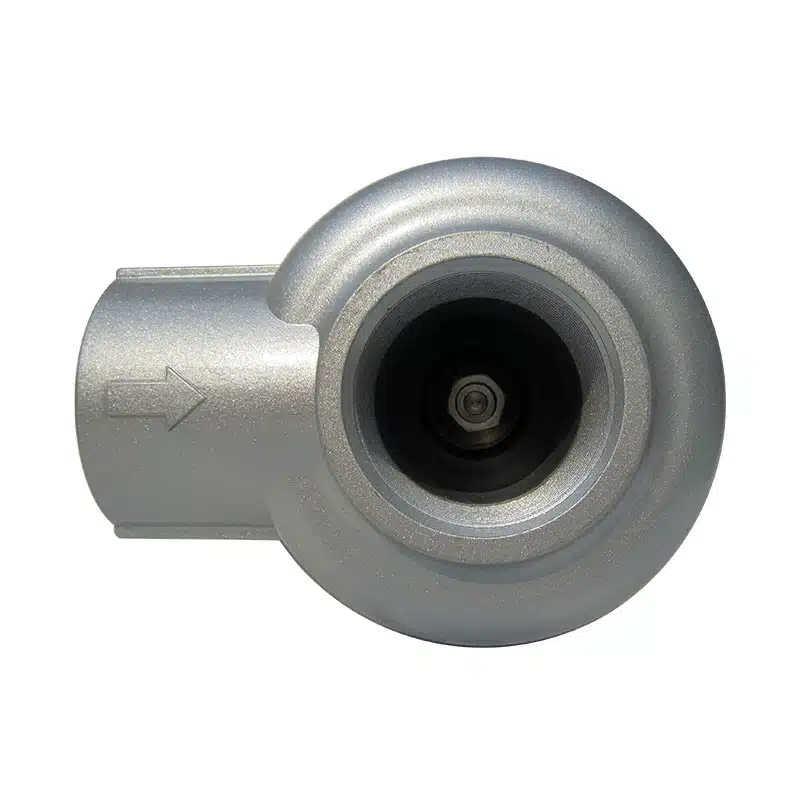

Pandangan utama injap denyut berbenang Watson®

Spesifikasi Operasi Universal

Keadaan operasi merentasi julat WPS-CA.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

Julat Model Penuh

Model injap denyut berbenang WPS-CA/TG Watson®.

Tekanan operasi 0.4-0.6 MPa · udara bersih · DC24V atau AC220V/50Hz-AC240V/60Hz · IP65 · Disahkan CE / CCC / RoHS

JenisNo. ModelSaiz (Inci)Saiz DNGred Kalis Ex
Jenis Berbenang (Threaded)WPS-CA/TG20G3/4"DN20Diafragma Tunggal
Jenis Berbenang (Threaded)WPS-CA/TG25G1"DN25Diafragma Tunggal
Jenis Berbenang (Threaded)WPS-CA/TG40G1 1/2"DN40Diafragma Berkembar
Jenis Berbenang (Threaded)WPS-CA/TG50G2"DN50Diafragma Berkembar
Jenis Berbenang (Threaded)WPS-CA/TG62G2 1/2"DN65Diafragma Berkembar
Jenis Berbenang (Threaded)WPS-CA/TG76G3"DN76Diafragma Berkembar

Piawaian Produk

Kelebihan injap denyut berbenang Watson®.

PensijilanCE, CCC, RoHS
Perlindungan KemasukanIP65
SambunganSambungan bebenang G standard menyokong pemasangan yang tegar dan serasi secara meluas pada paip tiupan berbenang.
Badan InjapBinaan jenis sudut tepat yang diperkukuh sesuai untuk tugas pembersihan pulse-jet bertekanan tinggi.
Tugas Suhu TinggiPilihan diafragma suhu tinggi menyokong aplikasi baghouse loji janakuasa, kilang peleburan, dan insinerasi.

Pensijilan

Disahkan oleh pihak ketiga untuk siri produk ini.

Lihat semua sijil →
Sijil Pematuhan Kalis Letupan (NEPSI) — Injap Denyut Kalis Letupan Siri WPS-F🔍 Klik untuk membesarkan

Pensijilan Produk

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Sijil Pematuhan Kalis Letupan (NEPSI) — Injap Denyut Kalis Letupan Siri WPS-F

No. SijilGYB25.2393X
Dikeluarkan olehShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Dikeluarkan2025-07-30
Sah sehingga2030-07-29
PiawaianGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Perlukan PDF asal?
Sijil Pematuhan UL — Komponen Diiktiraf, Pemasangan Gegelung untuk Injap Berkendali Elektrik🔍 Klik untuk membesarkan

Pensijilan Produk

WPS-TZ-XQ (suffix A, B, C, D or E)

Sijil Pematuhan UL — Komponen Diiktiraf, Pemasangan Gegelung untuk Injap Berkendali Elektrik

No. Sijil20150423-MH49402 (Report Reference MH49402-20130423)
Dikeluarkan olehUL LLC
Dikeluarkan2015-04-23
PiawaianUL 429, CAN/CSA C22.2 No. 139-10
Perlukan PDF asal?

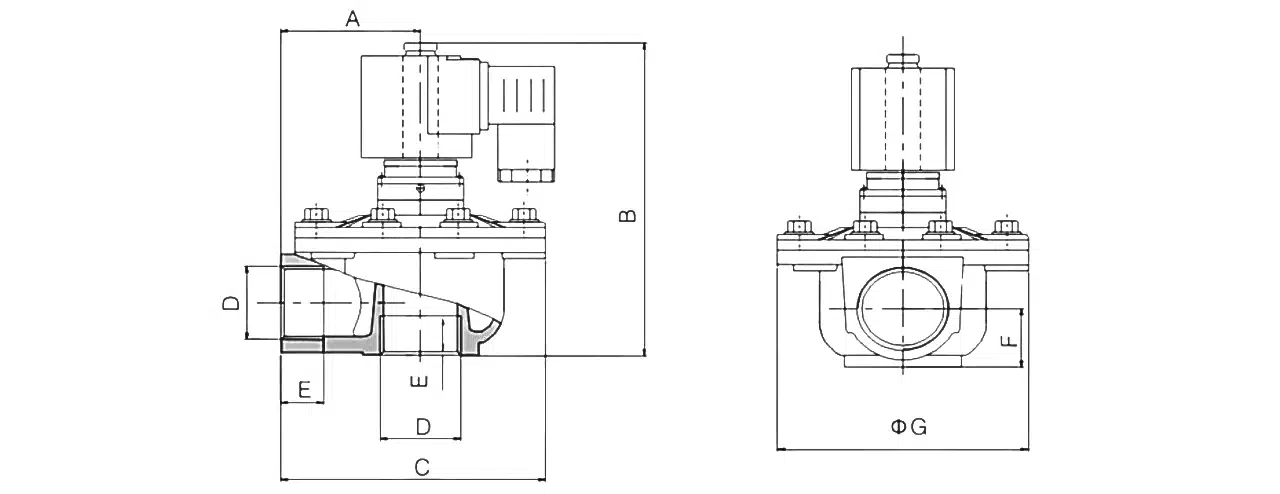

Lukisan Teknikal

Dimensi pemasangan untuk produk ini.

WPS-CA/TD20 · injap bebenang luar / kalis nyalaan — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/TD20

WPS-CA/TD20 · injap bebenang luar / kalis nyalaan — Lukisan Pemasangan

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/TD25 · injap bebenang luar / kalis nyalaan — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/TD25

WPS-CA/TD25 · injap bebenang luar / kalis nyalaan — Lukisan Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-CA/TD40 · injap bebenang luar / kalis nyalaan — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-CA/TD40

WPS-CA/TD40 · injap bebenang luar / kalis nyalaan — Lukisan Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-F-CA/TG25 · injap bebenang luar / kalis nyalaan — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-F-CA/TG25

WPS-F-CA/TG25 · injap bebenang luar / kalis nyalaan — Lukisan Pemasangan

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja

WPS-F-CA/TG40 · injap bebenang luar / kalis nyalaan — Lukisan PemasanganDimensi tersedia atas permintaan

WPS-F-CA/TG40

WPS-F-CA/TG40 · injap bebenang luar / kalis nyalaan — Lukisan Pemasangan

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 lebih banyak dimensi

Dapatkan lukisan penuh & dimensi

Lukisan tulen dihantar apabila pertanyaan dibuat · balasan dalam masa satu hari bekerja
